Description

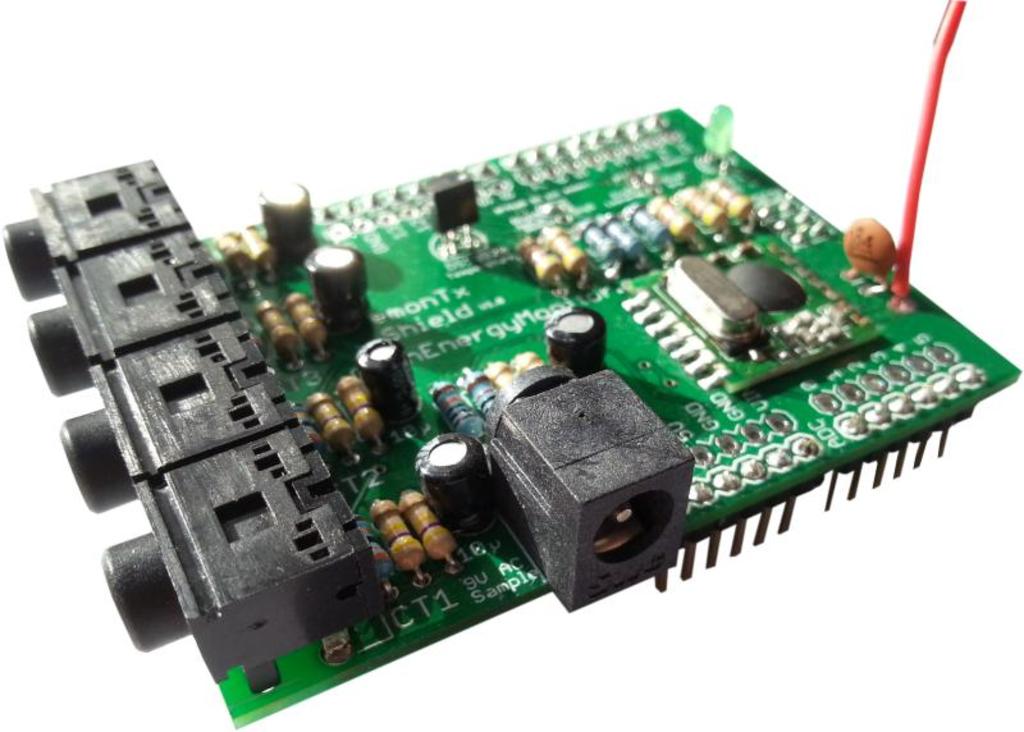

An Arduino Uno and Leonardo compatiable shield with 4 x CT current sensor inputs, 1 x AC voltage sense input, RFM12B 433/868Mhz wireless and DS18B20 digital temperature sensor options.
The shield can un-non-invasively monitor apparent power, real power, power factor and AC RMS mains voltage.

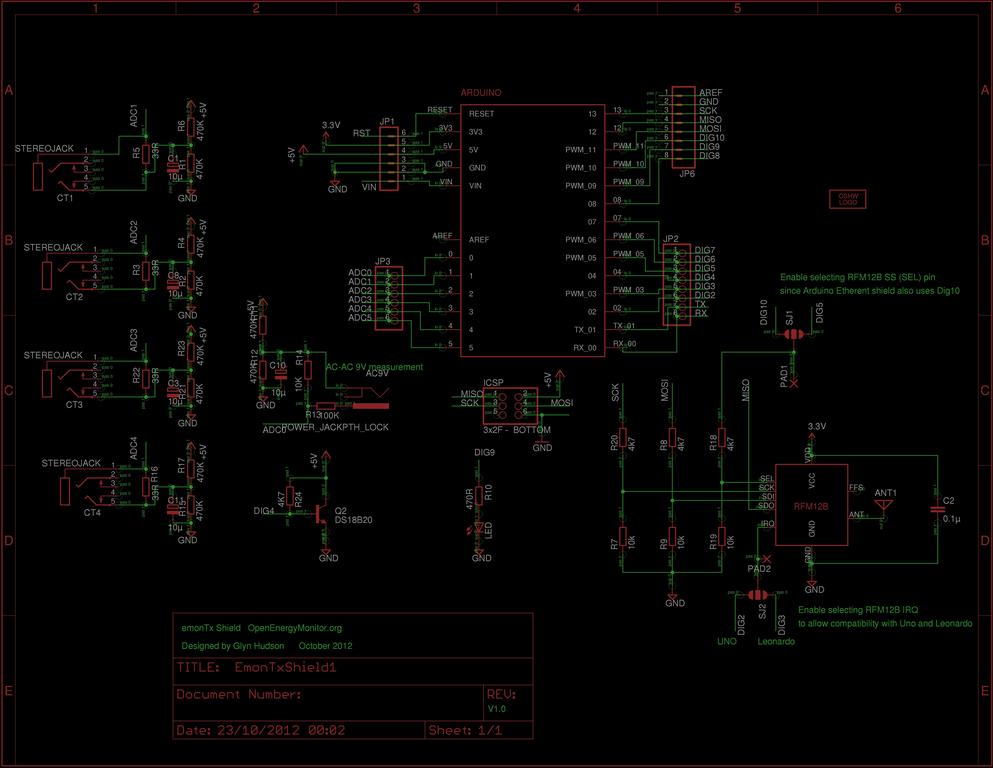

Schematic

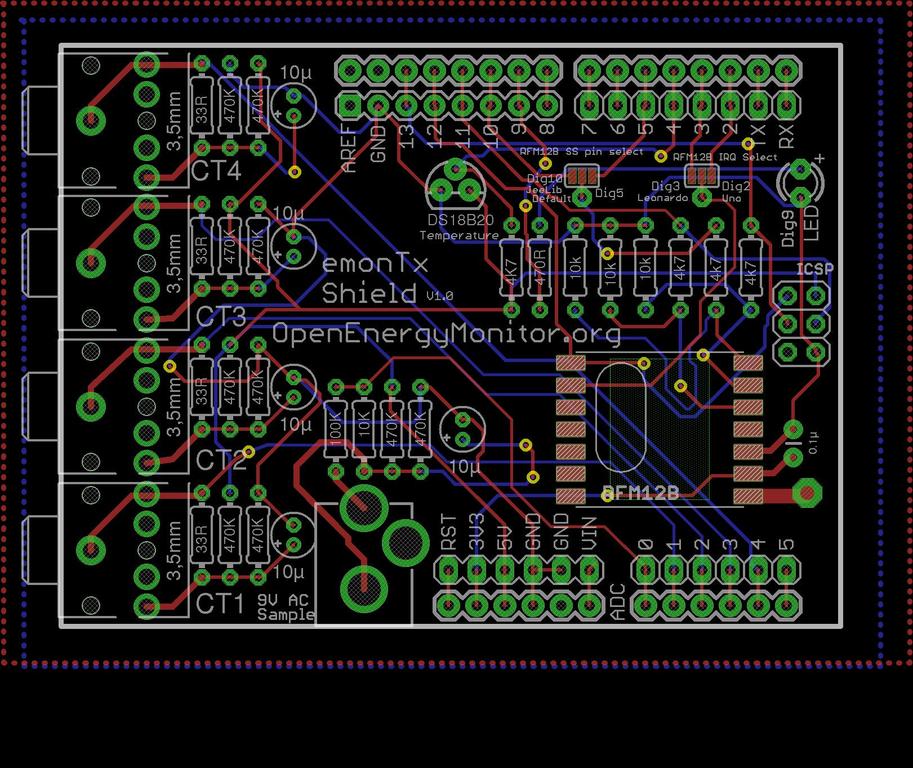

Board
Bill of Materials
| Designator | Value | Description |
|---|---|---|
| AC9V | POWER_JACKPTH_LOCK | Power Jack |
| ANT1 | Antenna | |
| ARDUINO1 | ARDUINO2 | For creating Arduino shields |
| C1 | 10µ | POLARIZED CAPACITOR, European symbol |
| C2 | 0.1µ | Capacitor |
| C3 | 10µ | POLARIZED CAPACITOR, European symbol |
| C8 | 10µ | POLARIZED CAPACITOR, European symbol |
| C10 | 10µ | POLARIZED CAPACITOR, European symbol |
| C11 | 10µ | POLARIZED CAPACITOR, European symbol |
| CT1 | STEREOJACK | MIC/HEADPHONE JACK |
| CT2 | STEREOJACK | MIC/HEADPHONE JACK |
| CT3 | STEREOJACK | MIC/HEADPHONE JACK |
| CT4 | STEREOJACK | MIC/HEADPHONE JACK |
| ICSP | 3x2F - BOTTOM | PIN HEADER |
| JP1 | PIN HEADER | |
| JP2 | PIN HEADER | |
| JP3 | PIN HEADER | |
| JP6 | Header 8 | |
| LED | LED | |
| LOGO1 | OSHW_LOGO_10MILX0200-NT | |
| PAD1 | THROUGH-HOLE PAD | |
| PAD2 | THROUGH-HOLE PAD | |
| Q2 | DS18B20 | Transistor NPN |
| R1 | 470K | RESISTOR, European symbol |
| R2 | 470K | RESISTOR, European symbol |
| R3 | 33R | RESISTOR, European symbol |
| R4 | 470K | RESISTOR, European symbol |
| R5 | 33R | RESISTOR, European symbol |
| R6 | 470K | RESISTOR, European symbol |
| R7 | 10k | RESISTOR, European symbol |
| R8 | 4k7 | RESISTOR, European symbol |
| R9 | 10k | RESISTOR, European symbol |
| R10 | 470R | RESISTOR, European symbol |
| R11 | 470K | RESISTOR, European symbol |
| R12 | 470K | RESISTOR, European symbol |
| R13 | 100K | RESISTOR, European symbol |
| R14 | 10K | RESISTOR, European symbol |
| R15 | 470K | RESISTOR, European symbol |
| R16 | 33R | RESISTOR, European symbol |
| R17 | 470K | RESISTOR, European symbol |
| R18 | 4k7 | RESISTOR, European symbol |
| R19 | 10k | RESISTOR, European symbol |
| R20 | 4k7 | RESISTOR, European symbol |
| R21 | 470K | RESISTOR, European symbol |
| R22 | 33R | RESISTOR, European symbol |
| R23 | 470K | RESISTOR, European symbol |
| R24 | 4K7 | RESISTOR, European symbol |
| SJ1 | Solder Jumper | |
| SJ2 | Solder Jumper | |
| U$2 | RFM12B |
[JSON]
This project is © Glyn Hudson, OpenEnergyMonitor.org, and is published under the terms of the Creative Commons Attribution-ShareAlike 3.0 Unported licence.
