Arduino Mega 2560 solderpad
A microcontroller board based on the ATmega2560
arduino.cc/en/Main/ArduinoBoardMega2560Description

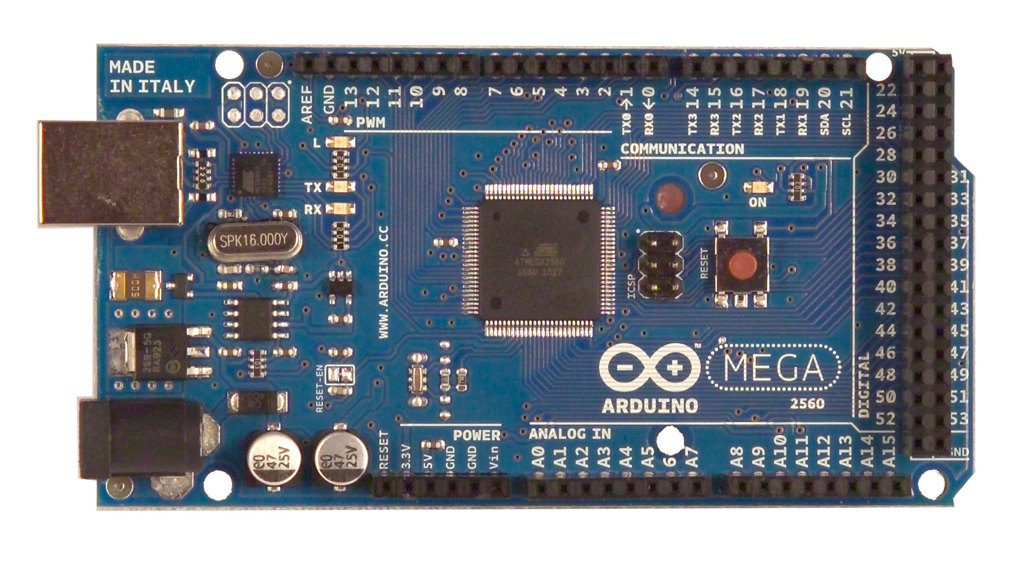

The Arduino Mega 2560 is a microcontroller board based on the ATmega2560 (datasheet). It has 54 digital input/output pins (of which 14 can be used as PWM outputs), 16 analog inputs, 4 UARTs (hardware serial ports), a 16 MHz crystal oscillator, a USB connection, a power jack, an ICSP header, and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started. The Mega is compatible with most shields designed for the Arduino Duemilanove or Diecimila.

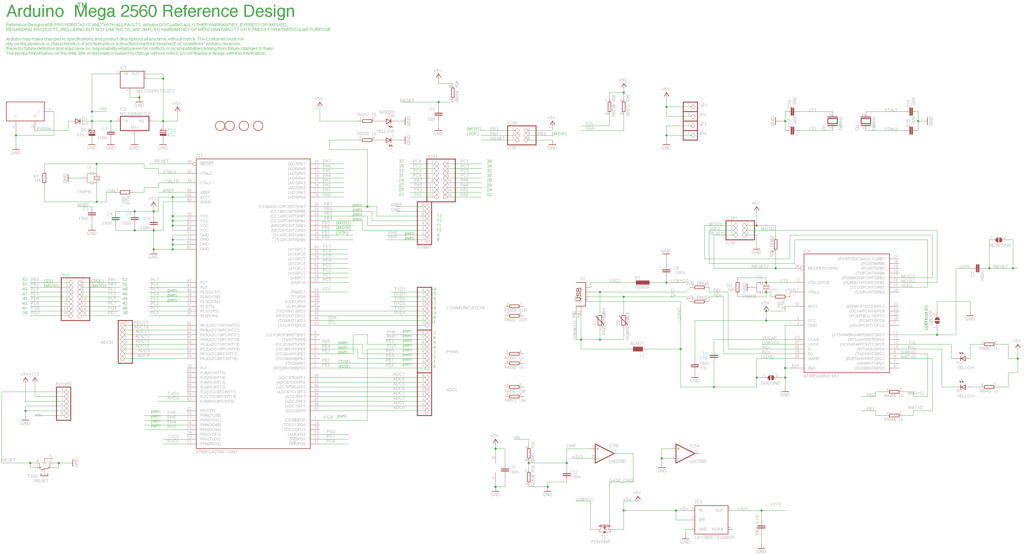

Schematic

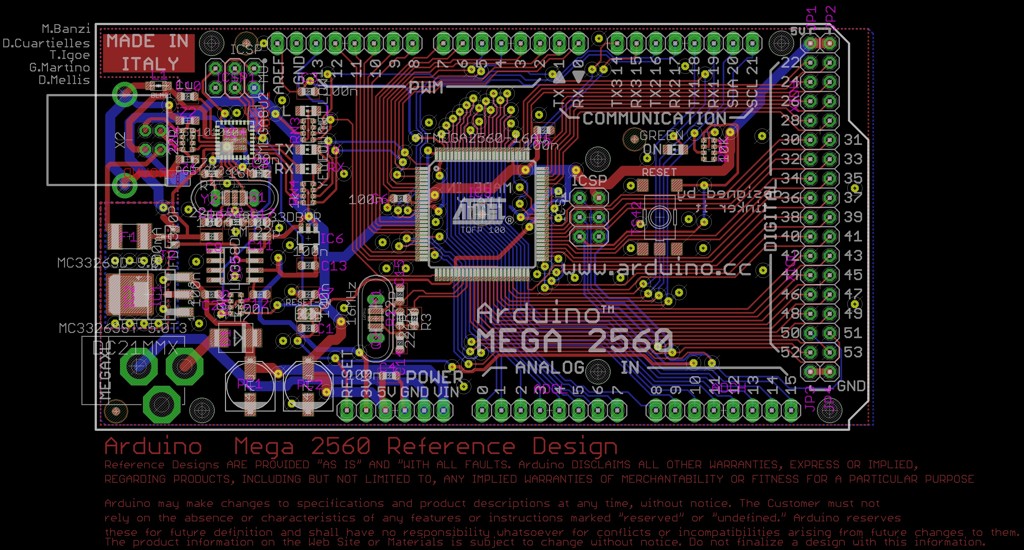

Board
Bill of Materials
| Designator | Value | Description |
|---|---|---|
| ADCH | PIN HEADER | |
| ADCL | PIN HEADER | |
| C1 | 22p | CAPACITOR, European symbol |
| C2 | 100n | CAPACITOR, European symbol |
| C3 | 100n | CAPACITOR, European symbol |
| C4 | 100n | CAPACITOR, European symbol |
| C5 | 100n | CAPACITOR, European symbol |
| C6 | 100n | CAPACITOR, European symbol |
| C7 | 100n | CAPACITOR, European symbol |
| C8 | 100n | CAPACITOR, European symbol |
| C9 | 100n | CAPACITOR, European symbol |
| C10 | 1u | CAPACITOR, European symbol |
| C11 | 100n | CAPACITOR, European symbol |
| C12 | 100n | CAPACITOR, European symbol |
| C13 | 100n | CAPACITOR, European symbol |
| C14 | 22p | CAPACITOR, European symbol |
| C15 | 22p | CAPACITOR, European symbol |
| C16 | 22p | CAPACITOR, European symbol |
| C17 | 22p | CAPACITOR, European symbol |
| COMMUNICATION | PIN HEADER | |
| D1 | M7 | DIODE |
| F1 | 500mA | INDUCTOR, European symbol |
| GROUND | SMD solder JUMPER | |
| IC1 | MC33269ST-5.0T3 | Adjustable Output Low Dropout Voltage Regulator 800 mA |
| IC2 | MC33269D-5.0 | Adjustable Output Low Dropout Voltage Regulator 800 mA |
| IC3 | ATMEGA2560-16AU | MICROCONTROLLER |
| IC4 | ATMEGA8U2-MU | |
| IC5 | LM358D | OP AMP also LM158; LM258; LM2904 |
| IC6 | LP2985-33DBVR | ULTRALOW-POWER 50-mA LOW-DROPOUT LINEAR REGULATORS |
| ICSP | ICSP | PIN HEADER |
| ICSP1 | ICSP | PIN HEADER |
| JP1 | PIN HEADER | |
| JP2 | PIN HEADER | |
| JP3 | PIN HEADER | |
| JP4 | PIN HEADER | |
| L | YELLOW | LED |
| L1 | BLM21 | SMD EMI Suppression Ferrite Beads |
| ON | GREEN | LED |
| PC1 | 47u | POLARIZED CAPACITOR, European symbol |
| PC2 | 47u | POLARIZED CAPACITOR, European symbol |
| POWER | PIN HEADER | |
| PWMH | PIN HEADER | |
| PWML | PIN HEADER | |
| Q1 | 16MHz | CRYSTAL |
| Q2 | 16MHz | CRYSTAL |
| R1 | 1M | RESISTOR, European symbol |
| R2 | 1M | RESISTOR, European symbol |
| R3 | 27R | RESISTOR, European symbol |
| R4 | 27R | RESISTOR, European symbol |
| RESET | TS42 | TS42 |
| RESET-EN | SMD solder JUMPER | |
| RN1 | 10K | Array Chip Resistor |
| RN2 | 22R | Array Chip Resistor |
| RN3 | 1k | Array Chip Resistor |
| RN4 | 1k | Array Chip Resistor |
| RN5 | 10K | Array Chip Resistor |
| RX | YELLOW | LED |
| T2 | FDN340P | MOS FET |
| TX | YELLOW | LED |
| U$2 | FIDUCIALMOUNT | |
| U$3 | FIDUCIALMOUNT | |
| U$4 | FIDUCIALMOUNT | |
| U$5 | FIDUCIALMOUNT | |
| UBOOT | SMD solder JUMPER | |
| X1 | DC21MMX | |
| X2 | BERG USB connector | |
| XIOH | PIN HEADER | |
| XIOL | PIN HEADER | |
| Y1 | 16MHz | |
| Y2 | 16MHz | |
| Z1 | PGB1010604 | VARISTOR |
| Z2 | PGB1010604 | VARISTOR |
