Free Charge Controller solderpad

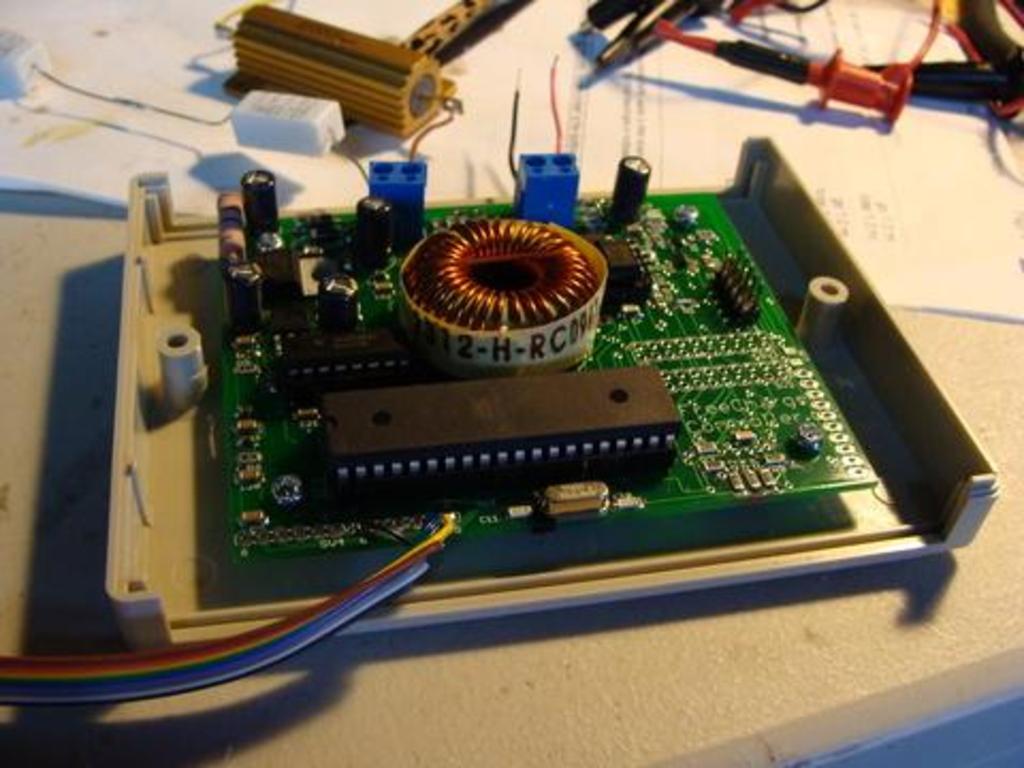

a charge controller with MPPT (maximum power point tracking)
www.freechargecontroller.orgDescription
Maximum power point tracking allows a solar panel, wind turbine, etc to achieve maximum efficiency and deliver maximum power to a load. In this case a load can be a battery, inverter, or the grid.

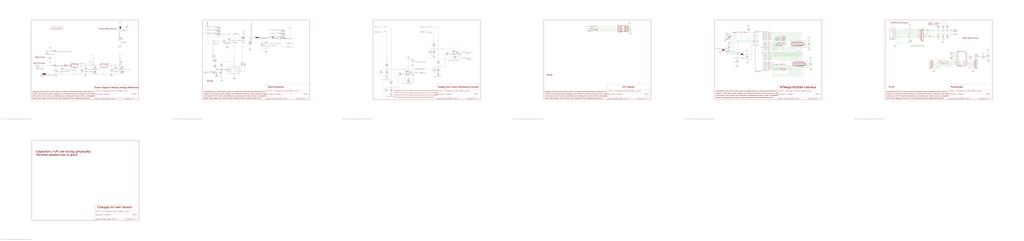

Schematic

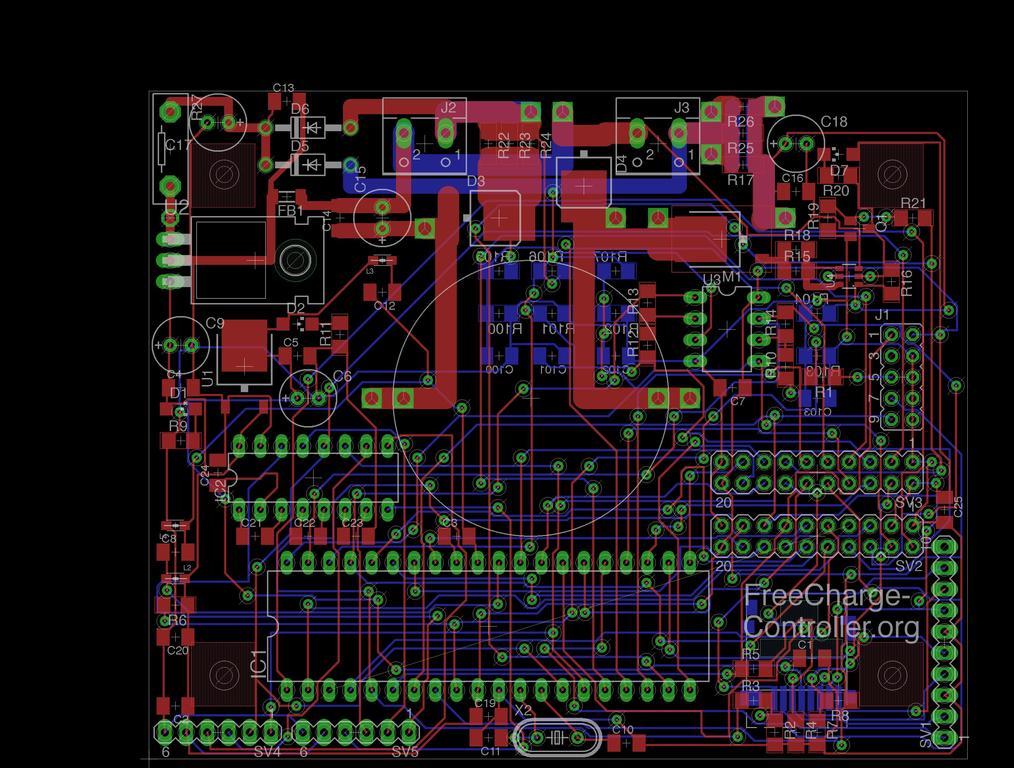

Board
Bill of Materials
| Designator | Value | Description |
|---|---|---|
| C1 | 1uF | CAPACITOR, American symbol |
| C2 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C3 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C4 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C5 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C6 | 100uF_Digikey_P10269-ND | POLARIZED CAPACITOR, American symbol |
| C7 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C8 | 100nF | CAPACITOR, American symbol |
| C9 | 100uF_Digikey_P10269-ND | POLARIZED CAPACITOR, American symbol |
| C10 | 18pF | CAPACITOR, American symbol |
| C11 | 18pF | CAPACITOR, American symbol |
| C12 | 100nF | CAPACITOR, American symbol |
| C13 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C14 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C15 | 100uF_Digikey_P10269-ND | POLARIZED CAPACITOR, American symbol |
| C16 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C17 | 100uF_Digikey_P10269-ND | POLARIZED CAPACITOR, American symbol |
| C18 | 100uF_Digikey_P10269-ND | POLARIZED CAPACITOR, American symbol |
| C19 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C20 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C21 | 1uF | CAPACITOR, American symbol |
| C22 | 1uF | CAPACITOR, American symbol |
| C23 | 1uF | CAPACITOR, American symbol |
| C24 | 1uF | CAPACITOR, American symbol |
| C25 | 1uF_Digikey_490-1832-1-ND | CAPACITOR, American symbol |
| C100 | 20uF | CAPACITOR, American symbol |
| C101 | 20uF | CAPACITOR, American symbol |
| C102 | 17.7uF | CAPACITOR, American symbol |
| C103 | 17.7uF | CAPACITOR, American symbol |
| D1 | Red_Digikey_475-1416-1-ND | LED |
| D2 | Green_Digikey_475-1407-1-ND | LED |
| D3 | MBRD835LG_Digikey_MBRD835LGOS-ND | Schottkey diode from ON Semiconductor part # MBRD835LG. Digikey # MBRD835LGOS-ND |
| D4 | MBRD835LG_Digikey_MBRD835LGOS-ND | Schottkey diode from ON Semiconductor part # MBRD835LG. Digikey # MBRD835LGOS-ND |
| D5 | 1N4007_Digikey_1N4007FSCT-ND | DIODE |
| D6 | 1N4007_Digikey_1N4007FSCT-ND | DIODE |
| D7 | Green_Digikey_475-1407-1-ND | LED |
| FB1 | Digikey_240-2412-1-ND | INDUCTOR |
| IC1 | MEGA16-P | MICROCONTROLLER |
| IC2 | MAX232 | RS232 TRANSEIVER |
| J1 | ICSP | ICSP header for programming AVR microcontrollers |
| J2 | Jameco_160785 | WAGO SCREW CLAMP |
| J3 | Jameco_160785 | WAGO SCREW CLAMP |
| J100 | MICROSD | MicroSD Card Interface. DM3D-SF from Hirose. Digikey # HR1941CT-ND |
| L1 | 100uH_Digikey_M8838-ND | Bourns 2312-H-RC. Digikey # M8838-ND. 100uH 7amps toroid |
| L2 | 10uH_Digikey_490-1122-1-ND | SMD Multilayer Ceramic Inductors WE-MK |
| L3 | 10uH_Digikey_490-1122-1-ND | SMD Multilayer Ceramic Inductors WE-MK |
| L4 | 10uH_Digikey_490-1122-1-ND | SMD Multilayer Ceramic Inductors WE-MK |
| M1 | Digikey_FDD5614PCT-ND | SIPMOS(R) Power-Transistor P-Channel, Enhancement mode |
| Q1 | BC847_Digikey_568-1741-1-ND | NPN Transistor |
| R1 | 0 | RESISTOR, American symbol |
| R2 | 1K | RESISTOR, American symbol |
| R3 | 515 | RESISTOR, American symbol |
| R4 | 1K | RESISTOR, American symbol |
| R5 | 515 | RESISTOR, American symbol |
| R6 | 1k | RESISTOR, American symbol |
| R7 | 1K | RESISTOR, American symbol |
| R8 | 515 | RESISTOR, American symbol |
| R9 | 470 | RESISTOR, American symbol |
| R10 | 100 | RESISTOR, American symbol |
| R11 | 470 | RESISTOR, American symbol |
| R12 | 100 | RESISTOR, American symbol |
| R13 | 10K | RESISTOR, American symbol |
| R14 | 10K | RESISTOR, American symbol |
| R15 | 0 | RESISTOR, American symbol |
| R16 | 10K | RESISTOR, American symbol |
| R17 | 0.03_Digikey_311-0.03AJCT-ND | RESISTOR, American symbol |
| R18 | 0 | RESISTOR, American symbol |
| R19 | 10K | RESISTOR, American symbol |
| R20 | 470 | RESISTOR, American symbol |
| R21 | 330 | RESISTOR, American symbol |
| R22 | 0.03_Digikey_311-0.03AJCT-ND | RESISTOR, American symbol |
| R23 | 0.03_Digikey_311-0.03AJCT-ND | RESISTOR, American symbol |
| R24 | 0.03_Digikey_311-0.03AJCT-ND | RESISTOR, American symbol |
| R25 | 0.03_Digikey_311-0.03AJCT-ND | RESISTOR, American symbol |
| R26 | 0.03_Digikey_311-0.03AJCT-ND | RESISTOR, American symbol |
| R27 | Power Resitor | |
| R100 | 1K | RESISTOR, American symbol |
| R101 | 1K | RESISTOR, American symbol |
| R102 | 1K | RESISTOR, American symbol |
| R103 | 1K | RESISTOR, American symbol |
| R104 | 9K | RESISTOR, American symbol |
| R105 | 4K | RESISTOR, American symbol |
| R106 | 4K | RESISTOR, American symbol |
| R107 | 9K | RESISTOR, American symbol |
| SV1 | PIN HEADER | |
| SV2 | PIN HEADER | |
| SV3 | PIN HEADER | |
| SV4 | PIN HEADER | |
| SV5 | PIN HEADER | |
| U$1 | Hammond Manufacturing RM2015S Project Box | |
| U1 | AP1117_3.3_REG | AP1117 3.3V Regulator. Digikey # AP1117D33GCT-ND |
| U2 | 7805_Digikey_LM7805CT-ND | Positive VOLTAGE REGULATOR |
| U3 | LM358N | OP AMP also LM158; LM258; LM2904 |
| U4 | Digikey_ZXGD3003E6CT-ND | |
| X2 | 16MHz |
[JSON]
This project is © Chris Troutner, and is published under the terms of the Creative Commons Attribution-ShareAlike 3.0 Unported licence.
