Seeedstudio GPRS Shield solderpad
A GSM module for Arduino with SMS, audio and GPRS support
seeedstudio.com/wiki/GPRS_Shield_v0.9bDescription

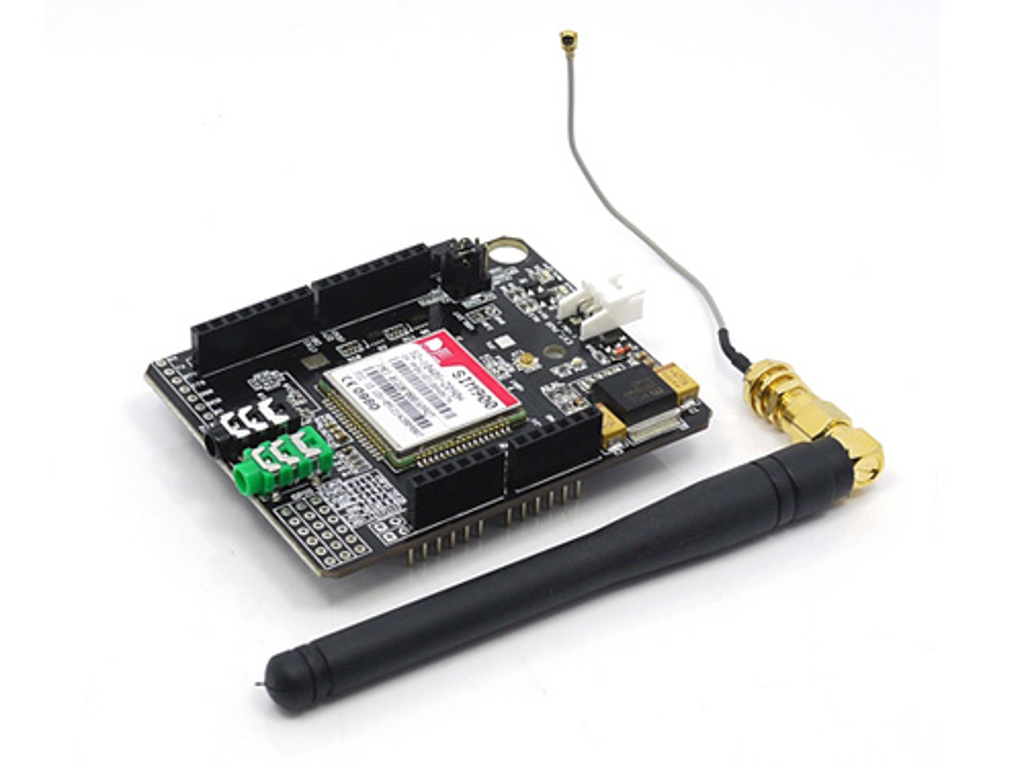

The GPRS Shield is compatible with all boards which have the same form factor (and pinout) as a standard Arduino Board. The GPRS Shield is configured and controlled via its UART using simple AT commands. Based on the SIM900 module from SIMCOM, the GPRS Shield is like a cell phone sans the Human Machine Interface. Besides the communications features, the GPRS Shield has 12 GPIOs, 2 PWMs and an ADC.

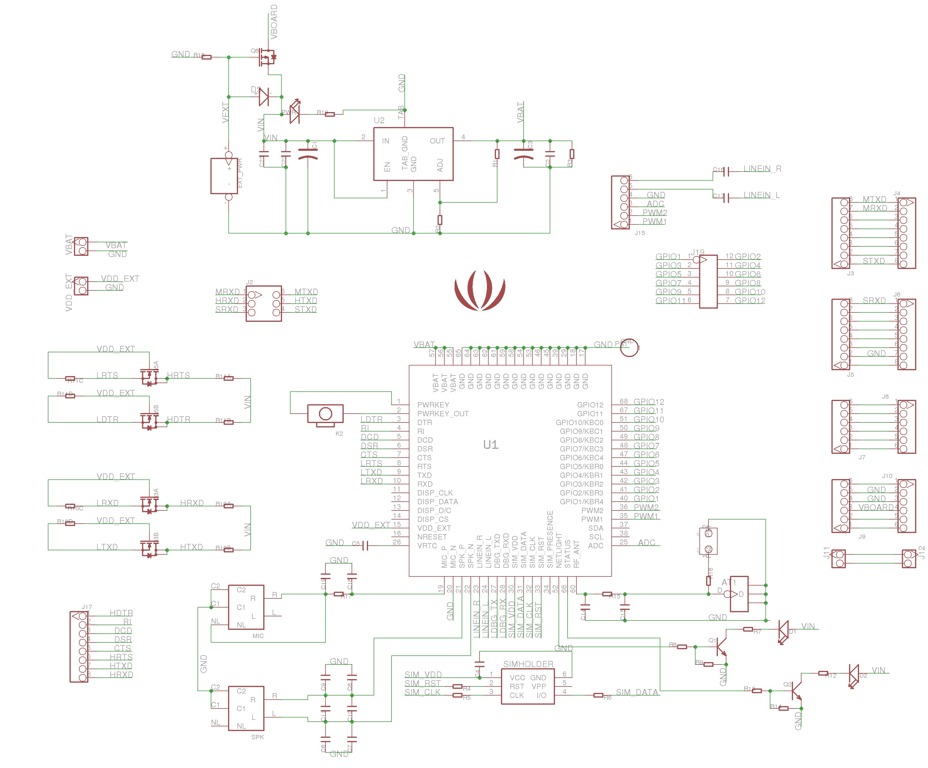

Schematic

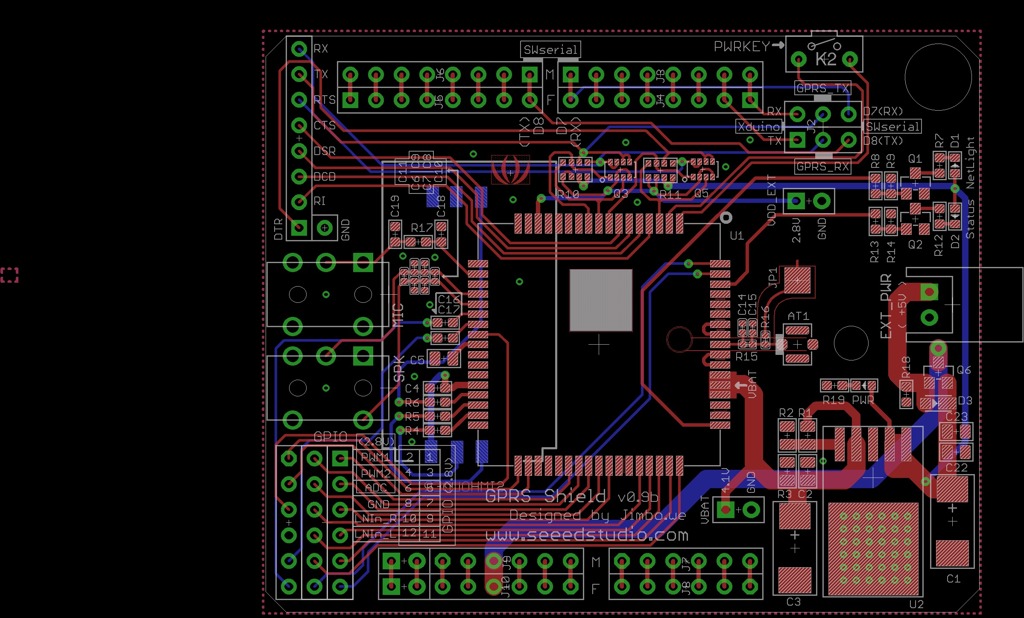

Board
Bill of Materials
| Designator | Value | Description |
|---|---|---|
| AT1 | U-FL | |
| C1 | 470u | Electrolytic Capacitors,Tantalum Capacitors and Super Capacitors |
| C2 | 100n | Ceramic Capacitors |
| C3 | 470u | Electrolytic Capacitors,Tantalum Capacitors and Super Capacitors |
| C4 | 100n | Ceramic Capacitors |
| C5 | 4.7U | Ceramic Capacitors |
| C6 | 33p | Ceramic Capacitors |
| C7 | 10p | Ceramic Capacitors |
| C8 | 10p | Ceramic Capacitors |
| C9 | 33p | Ceramic Capacitors |
| C10 | 10p | Ceramic Capacitors |
| C11 | 33p | Ceramic Capacitors |
| C14 | Ceramic Capacitors | |
| C15 | Ceramic Capacitors | |
| C16 | 2.2u | Ceramic Capacitors |
| C17 | 2.2u | Ceramic Capacitors |
| C18 | 33P | Ceramic Capacitors |
| C19 | 33p | Ceramic Capacitors |
| C22 | 10u | Ceramic Capacitors |
| C23 | 10u | Ceramic Capacitors |
| D1 | green | |
| D2 | red | |
| D3 | MSS1P2U | |
| EXT_PWR | PWR2P | |
| GND | CK_1X132 | |
| J2 | CK_2X3_DD | |
| J3 | CK_1X8DD | |
| J4 | CK_1X8DD | |
| J5 | CK_1X8DD | |
| J6 | CK_1X8DD | |
| J7 | ||
| J8 | ||
| J9 | ||
| J10 | ||
| J11 | HEADER_1X2_2.54 | |
| J12 | HEADER_1X2_2.54 | |
| J15 | ||
| J17 | CK_1X8DD | |
| J19 | CK_2X6 | |
| JP1 | JP | |
| K2 | BOTTON_1_DP | |
| LOGO1 | LOGO_COPPER150X124 | |
| MIC | AUDIO_TH | |
| PWR | green | |
| Q1 | 9013 | NPN audion |
| Q2 | 9013 | NPN audion |
| Q3 | Si5902BDC | Si5902BDC |
| Q5 | Si5902BDC | Si5902BDC |
| Q6 | si2305DS | Si2305DS |
| R1 | 100k | |
| R2 | 43k | |
| R3 | 470R | |
| R4 | 22R | |
| R5 | 22R | |
| R6 | 22R | |
| R7 | 300R | |
| R8 | 4.7k | |
| R9 | 47k | |
| R10 | 10k | Resistor Array |
| R11 | 10k | Resistor Array |
| R12 | 300R | |
| R13 | 4.7k | |
| R14 | 47k | |
| R15 | 0R | |
| R16 | ||
| R17 | 68R | |
| R18 | 10k | |
| R19 | 1k | |
| SIMHOLDER | SIMHOLDER3 | |
| SPK | AUDIO_TH | |
| U1 | SIM900 | |
| U2 | MIC29302'BU' | |
| VBAT | HEADER_1X2_2.54 | |
| VDD_EXT | HEADER_1X2_2.54 |
