StickIt Motherboard xesscorp
Motherboard for connecting PMOD and Wing modules to the XuLA FPGA board.
StickIt! MotherboardDescription

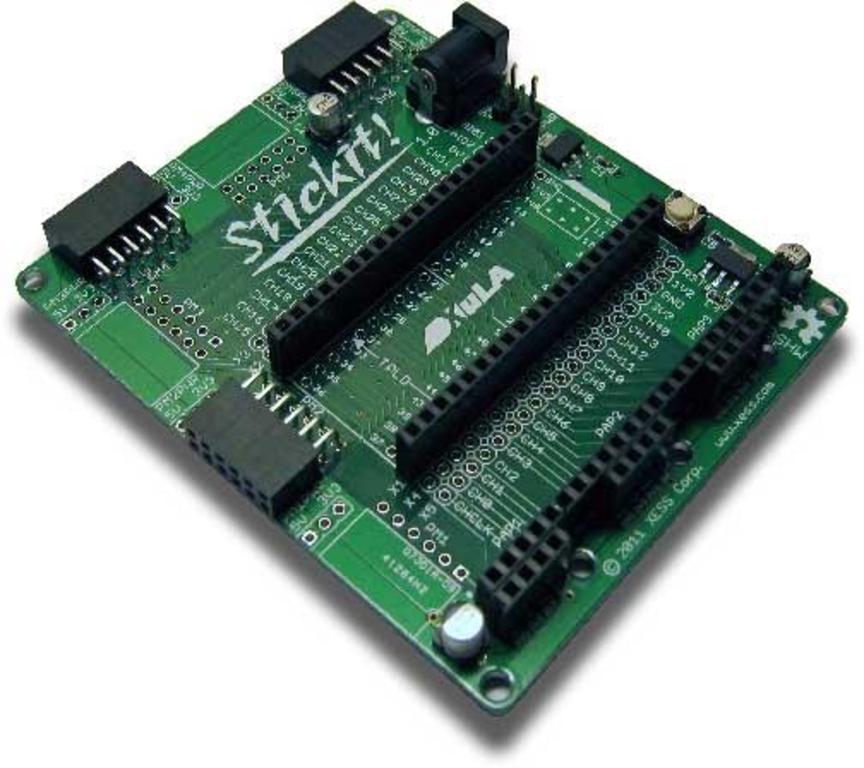

This is a small motherboard with a 40-pin socket that accepts a XuLA FPGA board and fans its I/O to six PMOD and three Wing sockets.

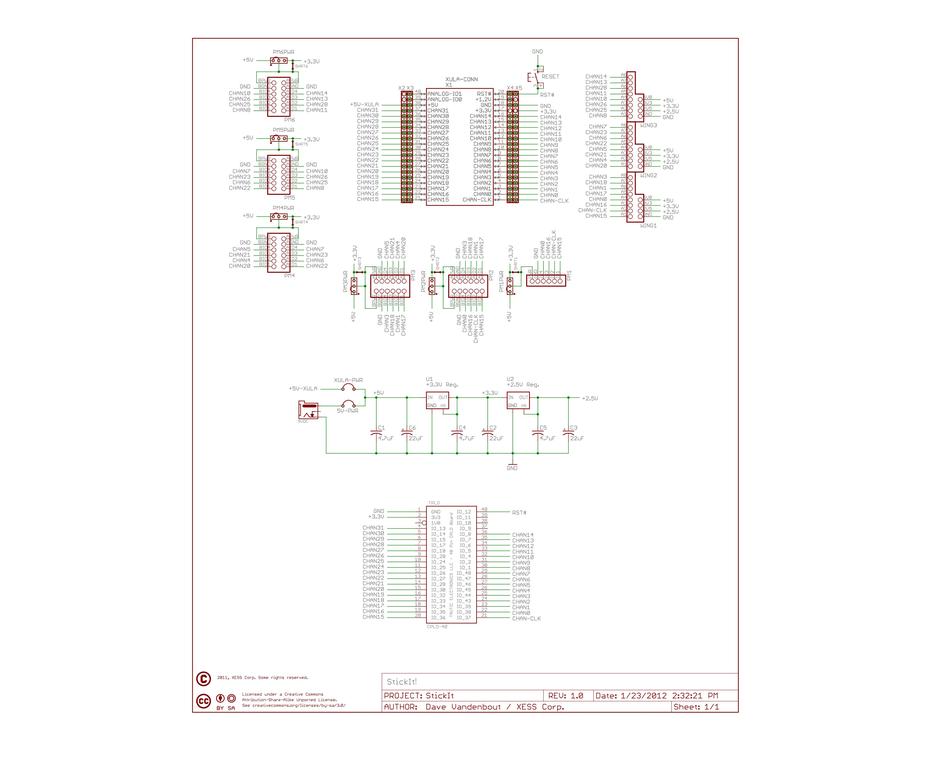

Schematic

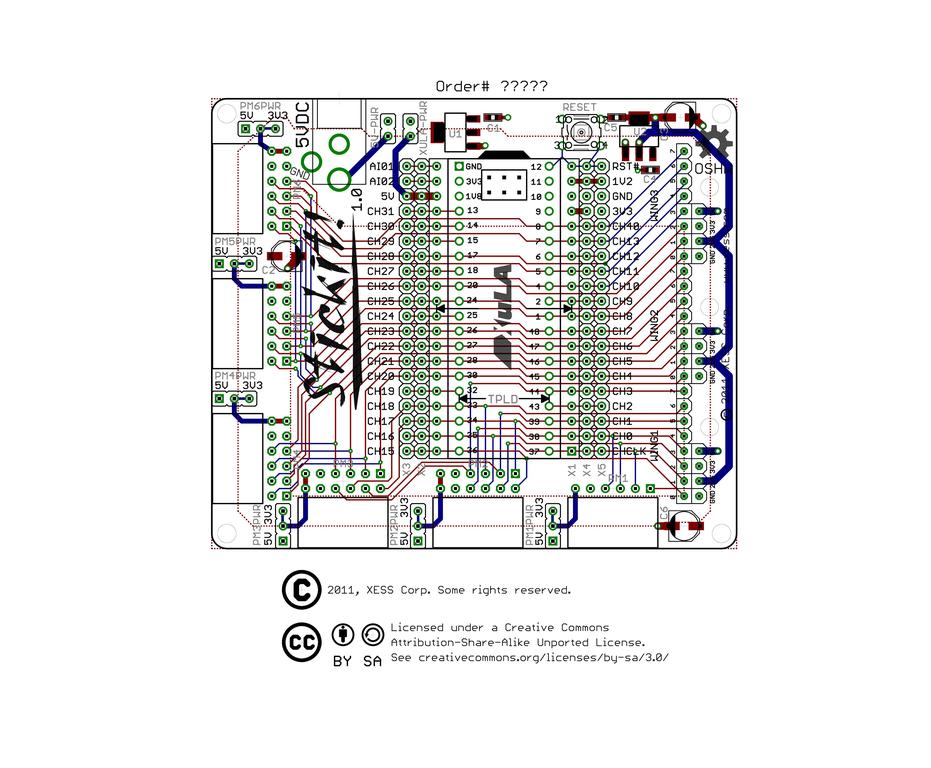

Board
Bill of Materials
| Designator | Value | Description |
|---|---|---|
| 5V-PWR | JUMPER | |
| 5VDC | PJ-202A | 2.1mm AC Adapter Power Jack |
| C1 | GRM188F51A475ZE20J | CAPACITOR, American symbol |
| C2 | EEE-1EA220WR | POLARIZED CAPACITOR, American symbol |
| C3 | EEE-1EA220WR | POLARIZED CAPACITOR, American symbol |
| C4 | GRM188F51A475ZE20J | CAPACITOR, American symbol |
| C5 | GRM188F51A475ZE20J | CAPACITOR, American symbol |
| C6 | EEE-1EA220WR | POLARIZED CAPACITOR, American symbol |
| PM1 | PMOD6-SOCKET | 6-Pin PMOD Socket |
| PM1PWR | JUMPER | |
| PM2 | PPTC062LJBN-RC | 12-Pin PMOD Socket/Header |
| PM2PWR | JUMPER | |
| PM3 | PPTC062LJBN-RC | 12-Pin PMOD Socket/Header |
| PM3PWR | JUMPER | |
| PM4 | PPTC062LJBN-RC | 12-Pin PMOD Socket/Header |
| PM4PWR | JUMPER | |
| PM5 | PPTC062LJBN-RC | 12-Pin PMOD Socket/Header |
| PM5PWR | JUMPER | |
| PM6 | PPTC062LJBN-RC | 12-Pin PMOD Socket/Header |
| PM6PWR | JUMPER | |
| RESET | B3F-1000 | OMRON SWITCH |
| SHRT1 | Bridge | |
| SHRT2 | Bridge | |
| SHRT3 | Bridge | |
| SHRT4 | Bridge | |
| SHRT5 | Bridge | |
| SHRT6 | Bridge | |
| TPLD | CPLD-40 | |
| U$2 | CC_CC | |
| U$3 | CC_BY | |
| U$4 | CC_SA | |
| U$5 | CC_COPYRIGHT | |
| U1 | ZLDO1117G33TA | +3.3V Linear Regulator |
| U2 | ZLDO1117G25TA | +3.3V Linear Regulator |
| WING1 | PIN HEADER | |
| WING2 | PIN HEADER | |
| WING3 | PIN HEADER | |
| X1 | XULA-CONN | XuLA Board Connector |
| X2 | PINHD-1X20A | PIN HEADER |
| X3 | PINHD-1X20A | PIN HEADER |
| X4 | PINHD-1X20A | PIN HEADER |
| X5 | PINHD-1X20A | PIN HEADER |
| XULA-PWR | JUMPER |
[JSON]
This project is © Dave Vandenbout / XESS Corp., and is published under the terms of the Creative Commons Attribution-ShareAlike 3.0 Unported licence.
